抵抗取り付け方法


P型用スイッチへの抵抗取り付け

 P型用アッテネータは、ボリュームの交換用として使用できます。抵抗が直列に並んだ構成です。


L-Pad型用スイッチへの抵抗取り付け

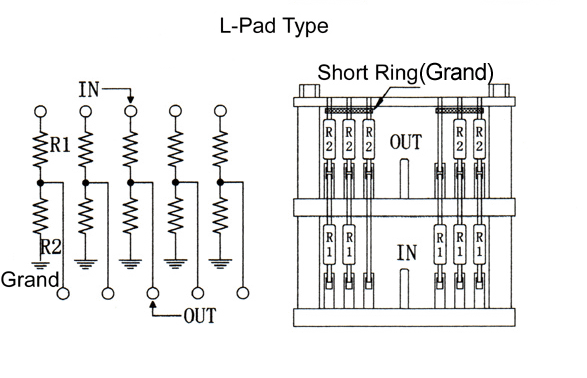

 L-Pad型アッテネータは、どの位置でも2本の抵抗しか使わないため音の鮮度が保てる構成のアッテネータです。L-Pad型用スイッチにはLA型とラグ対向型スイッチがあります。通常、L-PadアッテネータにはLA型スイッチ(32LA,45LAなど)を使用します。LA型スイッチはL-Padアッテネータ専用に設計されており、抵抗の取付が容易です。ラグ対向型に比べ全長がやや長くなります。


L-Pad用LA型スイッチ

L-Pad用ラグ対向型スイッチ

 ラグ対向型スイッチはLA型に比べ全長が短くなる利点がありますが、抵抗を外側と内側に取り付ける構成のため製作に熟練が必要です。通常はLA型をお使い下さい

T型用スイッチへの抵抗取り付け

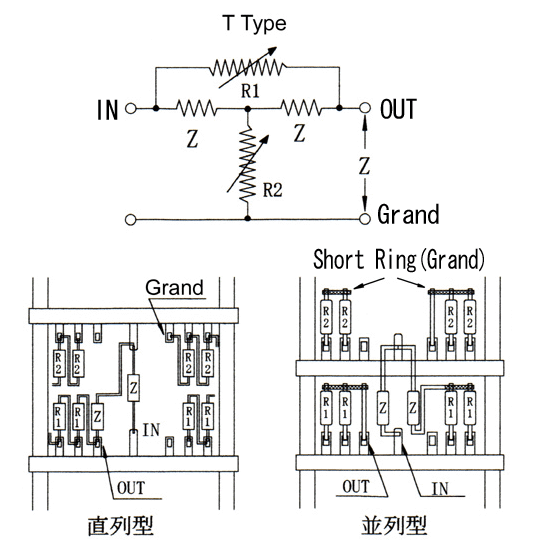

 T型用スイッチの配線は以下のようになります。直列型にはラグ対向型スイッチを使用します。
