AMP-5511K基板の抵抗グレードアップ
東京のH.K様より
(Hirokazu氏のページ)


 試聴屋さんのご好意により、DALEのプレート抵抗のサンプルを送っていただいたので、年末にキットで購入したバクーンプロダクツのmain-amp AMP-5511Kの内部抵抗をグレードアップしてみることにしました。

1 作業
 折角ですので、他の抵抗も同時に交換することにしました。

 交換する抵抗は、音質に影響する信号が直接通過するものをセレクトして行いました。

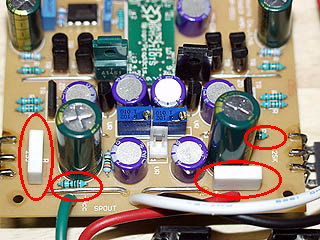

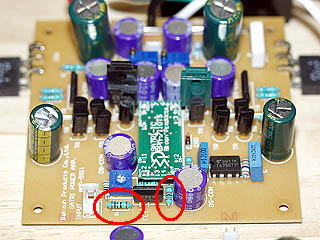

 写真の赤丸で囲った抵抗を交換します。

1)入力部 R2 100Ω→ビシェイ
2)入力部 R4 1KΩ →ビシェイ
3)出力部 R17,18 100Ω→DALE
4)出力部 R19,20 0.22Ω→DALEプレート

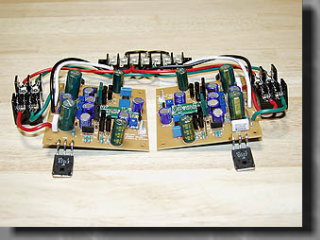

 基板の裏面から半田をし直す必要があるので、まず基板をヒートシンクから外します。

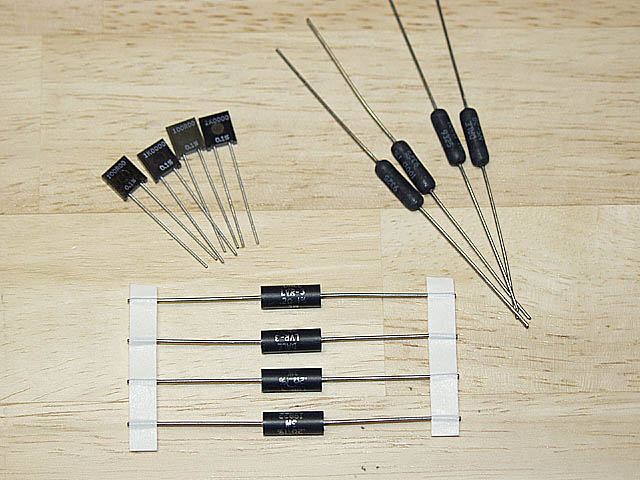

2 交換する抵抗
 左上がビシェイ、右上がDALE 無誘導巻線、下がDALEのプレートです。

 なぜ同じ抵抗を使わないかと聞かれそうですが、ライン・レベルでのビシェイは、無着色で、鮮明な感じがすることを、他の機会で確認してますので、入力系に使用し、5511Kのアッテネータに使用したとき感じた、中域に重心のあるところ活かして、出力系に入れてみました。

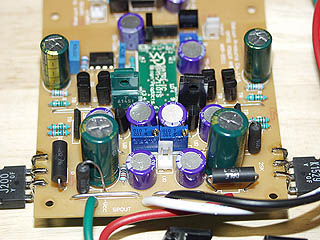

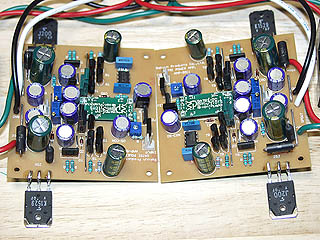

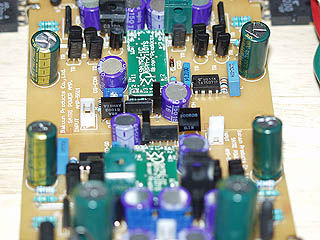

3 交換後の基板
 両チャンネルとも交換した状態です。目的の抵抗を外し、パターン上に残った半田をソルダーウイック(半田を吸い取る銅線で編んだ紐のようなもの)等にて、取ります。注意することは、この基板は、片面のため、パターンがコテの熱で剥れやすいため、手早く作業を行います。半田が取れたところで、一度アルコールを含ませた綿棒で、フラックスを取り除きます。

 ビシェイは、リード線が細いので、そのまま実装できますが、DALEは、少し太いので、ホールを少し広げる必要があります。半田付けして、再度アルコールを含ませた綿棒で、フラックスを取り除きます。

 作業が完了したら、間違いがないか良く確認します。キットでも、基板は実装・調整済みですので、基板内部に細工した場合は、特に注意する必要があります。

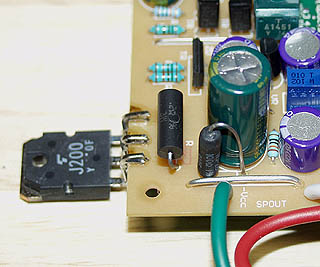

4 出力部 アップ

 J200の横にあるのが、DALEプレート、その右に縦に実装したものが、DALE巻線です。共に、3Wタイプです。


5 試聴
 確認後、元通りに組み立てて、簡単なチェックをし、まずボロのSPをつないで、エージングを行いました。本来の音がでていないと思いながらもボロのSPから出てくる音が確実に以前と違う感じがしてびっくりしました。一日エージングし、いつもの組合せである、P-50S+WADIA27+4344Uにて試聴しました。

 JAZZボーカルの小林 桂「FLY ME TO THE MOON]を試聴CDにし、この中のボーカルと、ピアノ、ベースの部分で比較しました。

 明らかに違ってきた点は、透明感が増しててきたことでしょう。ピアノのアタック音が明快になり、その余韻が綺麗に出るようになりました。ボーカルも臨場感が増し、生の雰囲気が良く出るようになりました。低音も締まるのではなく、明快になりました。

 本当は、4箇所の抵抗を別々に交換すれば、どの抵抗がどこに影響するか判断できたのですが、4回もばらしと、エージングを行うのは時間的に苦しいので、一度にまとめてしまいました。すみません。でも、交換することで確かにグレードが上がり、それが私の好みの方向へ変化してます。

 FPB-250Mとの差は、非常にわずかになった気がします。AMP-5511は一般メーカーの完成品なら50万程度の実力があると言われてますので、色々パーツをグレードアップしたものを、モノアンプとして2台使用するなら、ほぼ同等になることもうなずけるかな?

 一応、このAMP-5511Kに関しては、当分このままの状態にて、4344Uの低域用アンプとして使用するつもりです。低域といても、1.3KHz以下ですので、中域までのクオリティーを上げておくことは非常に効果があることと思いグレードアップ作業を行いましたが、実際良い結果になり満足しています。
